Релейный модуль МР-1.3

Модуль применяется в схемах управления и автоматики в качестве промежуточного блока и предназначен для замыкания/размыкания цепей питания различных электрических и электронных устройств, позволяет организовать гальваническую развязку управляющего сигнала систем автоматики или блоков управления от цепей исполнительных устройств.

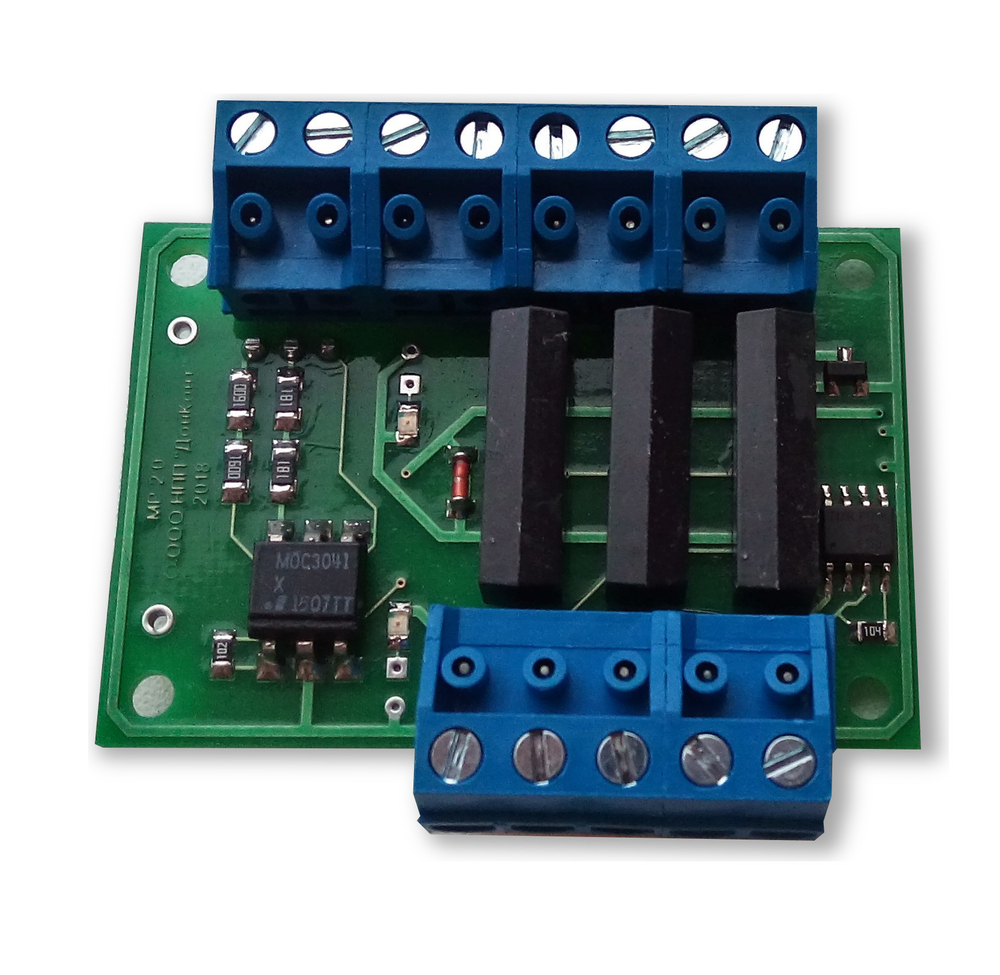

Модуль оснащен четырьмя коммутирующими группами:

- твердотельное реле - 1 группа

- герконовое реле - 3 группы

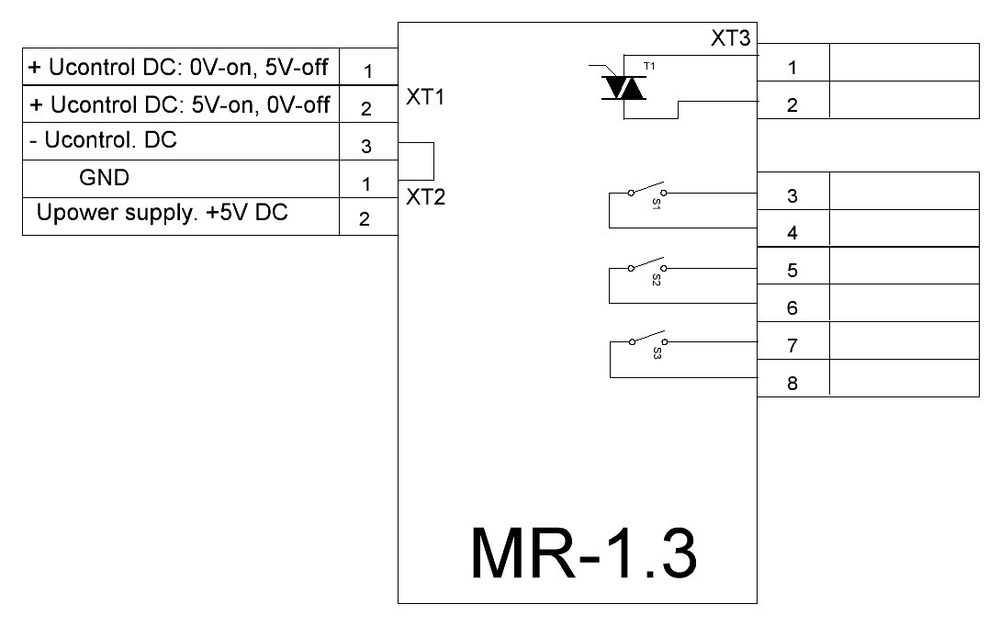

Схема модуля позволяет реализовать различные варианты коммутации цепей:

- управляющее напряжение на входе модуля +5 В - коммутирующие группы реле замкнуты;

- управляющее напряжение на входе модуля +5 В - коммутирующие группы реле разомкнуты;

- управляющее напряжение на входе модуля 0 В - коммутирующие группы реле замкнуты;

- управляющее напряжение на входе модуля 0 В - коммутирующие группы реле разомкнуты.

Нагрузочные характеристики коммутирующей группы реле имеют широкий диапазон, что позволяет применять модуль для решения самых разнообразных задач.

Одним из примеров применеия модуля - его использование, совместно с контроллером "КАТРОН-СКЗ" в схеме управления станцией катодной защиты (СКЗ), для отключения/включения питающего напряжения СКЗ, оснащенных электромагнитным пускателем, с одновременным отключением/подключением измерительных входов контроллера от защищаемого сооружения.  Данная схема позволяет производить дистанционное отключение и включение питания СКЗ по команде контроллера управления, позволяет защитить измерительные цепи контроллера во время производства "огневых работ".
