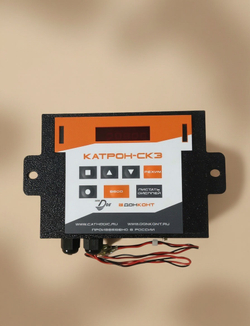

Контроллер управления КАТРОН-СКЗ

Контроллер управления "КАТРОН-СКЗ" для удаленного мониторинга и управления режимами работы станций катодной защиты (полностью совместим с контроллерами "КАТРОН-1" и "УНИКОНТ-СКЗ").

Артикул
ТМ.001
36 900руб.

Доступно по предзаказу

Назначение

Контроллеры управления серии «КАТРОН-СКЗ» являются универсальным, многофункциональным микропроцессорным устройством, предназначенным для установки в станции катодной защиты (СКЗ) в качестве блока управления, автоматики и телемеханики, имеют сертификат соответствия СДС "ГАЗСЕРТ".

Осуществляют измерение электрических величин, как непосредственно, так и посредством подключения внешних датчиков:

  • контроль и управление режимами работы СКЗ
  • автоматическое поддержание заданных значений выходного тока СКЗ и защитного суммарного потенциала
  • передачу измеряемых величин и прием команд управления по каналам GSM/GPRS-связи (комплектация с интегрированным модулем GSM/GPRS связи) или проводным линиям (комплектация с интегрированным модулем интерфейса последовательных портов RS-485/CAN/RS-422).

Контроллер оснащен цифровым дисплеем, позволяющим визуализировать измеренные величины и служебные данные и клавиатурой для осуществления ввода команд управления. Базовое программное обеспечение контроллера позволяет устанавливать режимы работы СКЗ как удаленно, так и посредством ввода команд со встроенной клавиатуры, осуществлять контроль текущих режимов СКЗ при помощи любого мобильного телефона.

Штатно, контроллеры управления «КАТРОН-СКЗ» устанавливаются в станциях катодной защиты серий "УКЗТ-ТМ" и "Дон-ТМ", обеспечивая их работу в местном, дистанционном, автоматическом режимах и в режиме без автоматики.

В целях обегчения подключения к СКЗ разных типов, контроллеры "КАТРОН-СКЗ" могут поставляться в комплекте с установочными элементами и соединительными кабелями - Установочный комплект телемеханики СКЗ

Универсальность

Благодаря продуманной и расширяемой архитектуре, контроллеры управления "КАТРОН-СКЗ" могут устанавливаться практически на любых СКЗ, как на современных, так и на производившихся ранее, с реализацией полного набора функциональных возможностей.

  • подключение к любой СКЗ с реализацией функций контроля и управления;
  • подключение как непосредственно к силовому блоку, так и, при наличии входа управления, к штатному блоку управления СКЗ;
  • интеграция СКЗ в различные системы телемеханики благодаря открытому протоколу передачи данных Modbus RTU контроллера;
  • расширение функциональных возможностей СКЗ не оснащенных блоками автоматики;
  • реализация защиты СКЗ от перегрузок и внешних коротких замыканий;
  • автоматическое переключение СКЗ в режим стабилизации выходного тока при неисправности элементов цепи измерения защитного потенциала.

Базовые функциональные возможности контроллера "КАТРОН-СКЗ", обеспечиваемые в составе станции катодной защиты.

Параметры, измеряемые и передаваемые контроллером по каналам системы телемеханики:
- Значение выходного напряжения СКЗ
- Значение выходного тока СКЗ
- Значение защитного потенциала на сооружении (при подключении электрода сравнения ЭСМС)
- Показания счетчика моточасов и счетчика времени защиты (работы СКЗ в установленном режиме)
- Показания счетчика электроэнергии (при установке счетчика соответствующего типа)
- Значение напряжения питающей сети
- Значение сопротивления цепи "анод-труба"
- Значение напряжения АКБ резервного источника питания контроллера
- Передача сигнала тревоги на диспетчерский пост и дублирование сигнала через СМС на мобильный телефон персонала.
- Архив электронного журнала работы СКЗ, с дискретностью измерений в 1 час и объемом журнала – 2 месяца.

Команды управления, устанавливаемые в местном и дистанционном, по каналам системы телемеханики, режимах в составе СКЗ:

- управление выходным током СКЗ;
- управление выходным напряжением СКЗ;
- автоматическая стабилизация заданного значения выходного тока СКЗ;
- автоматическая стабилизация заданного значения защитного (суммарного) потенциала на защищаемом сооружении относительно датчика потенциала (неполяризующегося медно-сульфатного электрода сравнения).

Встроенный модуль сотовой связи GSM/GPRS является двухдиапазонным 900/1800 МГц и обеспечивает обмен информацией между терминальным программным обеспечением (ПО верхнего уровня) и контроллером по  GSM/GPRS каналу передачи данных и SMS-сообщений. Текущее состояние модуля отображается светодиодным индикатором GSM. Доступ к SIM-карте осуществляется через съёмную нижнюю крышку корпуса контроллера. В универсальный слот контроллера, вместо GSM/GPRS модема, может устанавливаться модуль последовательного интерфейса RS-485/CAN/RS-422 для проводного подключения к системам телемеханики.

Конструкция контроллера "КАТРОН-СКЗ"

Клавиатура контроллера
Плёночная клавиатура контроллера предназначена для местного изменения, просмотра и ввода основных текущих параметров и режимов работы источника постоянного тока. Пять клавиш контроллера имеют интуитивно понятное назначение.

Цифровой шестиразрядный семисегментный светодиодный индикатор
Светодиодный индикатор используется для отображения информации о значении измеренных величин и о текущем состоянии контроллера, а также при вводе команд управления контроллером.

Часы реального времени
Встроенные часы реального времени обеспечивают синхронизацию алгоритмов работы контроллера с текущим временем. Они осуществляют счет времени с учетом високосных годов вплоть до 2100 года. Схема часов является энергонезависимой, ее питание в случае отсутствия внешнего напряжения обеспечивается специальной резервной батареей CR2032. Доступ к батарее осуществляется через съёмную нижнюю крышку контроллера.

Энергонезависимая память EEPROM
В контроллере предусмотрено ведение архива основных параметров измеряемых контроллером. К ним относятся ток, напряжение, защитный потенциал (высокоомный измерительный вход напряжения постоянного тока), мощность по постоянному току, общая потреблённая мощность, моточасы и температура внутри корпуса контроллера. Записи ведутся в виде циклического архива с общим количеством записей до 1440 (среднечасовые значения за 60 суток). Считывание параметров осуществляется дистанционно с персонального компьютера, оснащенного GSM/GPRS модемом и специальным программным обеспечением.

Датчик температуры
Цифровой датчик температуры интегрирован в микроконтроллер, позволяет осуществлять контроль температуры внутри корпуса контроллера в диапазоне от – 40 до 99 °С.

Вход для подключения первичного источника питания
Вход для подключения первичного источника питания переменного тока напряжением 8-15 В к контроллеру (см. рисунок 2, XP14.8 и XP14.10), предназначен для обеспечения его работоспособности в основном режиме.

Вход подключения внешнего аккумулятора
Вход подключения внешнего аккумулятора к контроллеру предназначен для обеспечения его бесперебойной работы в случае пропадания первичного питания. Контроллер отключает неиспользуемую периферию, прекращает ведение архивных записей и переходит в режим пониженного энергопотребления. Это позволяет существенно увеличить время работы контроллера при питании от аккумулятора. Внешним признаком отсутствия первичного питания является горящая точка в правом нижнем углу индикатора. Заряд аккумулятора начинается контроллером автоматически при включении первичного питания.

Аналого-цифровой преобразователь контроллера
Аналого-цифровой преобразователь контроллера обеспечивает разрешение 17 бит в диапазоне от 0 до 1.55 В. К аналоговым входам можно подключать устройства с выходом по напряжению (см. таблицу 1). Коэффициенты пересчёта, предельные уровни сигналов определены производителем для каждого входа.

Таблица 1

Параметр СКЗ

Аналоговые входы контроллера



Ток

Напряжение

Защитный потенциал

Вход дифференциальный

Да

Нет

Да

Диапазон напряжения на
входе канала контроллера, В

0-0.075

0-100

0-5

Аналоговый вход измерения постоянного тока
Аналоговый вход измерения тока контроллера производит вычисление напряжения падения на калиброванном стационарном токовом шунте типа 75ШСММ3-100-0,5 (100 А) в диапазоне от 0 до 75 мВ в ток.
Выходной ток источника питания, измеряемый контроллером, находится в диапазоне от 1 до 100 А.
При использовании измерительного токового шунта с номинальным значением 300 А, диапазон измерения постоянного тока контроллера изменится от 1 до 300 А.

Аналоговый вход измерения напряжения
Аналоговый вход измерения напряжения постоянного тока  на выходе источника питания.
Выходное напряжение источника питания, измеряемое контроллером, находится в диапазоне от 0 до 100 В.

Аналоговый вход измерения защитного потенциала (напряжения от внешнего источника постоянного тока)
Аналоговый вход измерения защитного потенциала, предназначен для подключения внешнего датчика потенциала. Особенностью данного входа является большое входное сопротивление, не менее 10 МОм. Диапазон измеряемого контроллером потенциала от 0 В и до -5 В.

Дискретные входы датчика скорости коррозии (внешние датчики типа «сухой контакт» с общим проводом)
Дискретные входы датчика скорости коррозии контроллера, предназначены для определения эффективности системы противокоррозионной защиты путем контроля скорости коррозии до четырёх единичных индикаторов разного диаметра встроенных в один датчик.

Счётно-импульсный вход
Счётно-импульсный вход контроллера предназначен для подключения телеметрического выхода счётчика активной энергии переменного тока. Счёт импульсов контроллер ведёт в течении часа от 0 минут 00 секунд текущего часа до 0 минут 00 секунд следующего часа.
Общая израсходованная электроэнергия источника питания СКЗ сохраняется в энергонезависимой памяти контроллера. Записи ведутся каждый час в виде циклического архива с общим количеством записей до 1440 (часовые значения за 60 суток).

Дискретный вход выбора канала связи CAN/GSM
Дискретный вход выбора канала связи CAN/GSM предназначен для оповещения контроллера о подключении внешнего терминала по CAN-интерфейсу. Получив сигнал (+5 В), контроллер отключает модуль GSM/GPRS и работает только по проводному каналу связи.

Вход подключения датчика охранной сигнализации (открытия двери шкафа устройства)
Вход подключения датчика открытия двери информирует контроллер о положении двери шкафа устройства - закрыта или открыта. Получив сигнал от датчика,  контроллер передаёт абонентам сообщение о данном событии в виде тревожного SMS-сообщения. Всего может быть прописано в контроллер до 4-х телефонных номеров, на которые будут отправлены сообщения, в том числе и номер модема компьютера с установленной терминальной программой.

Гальванический развязанный двухпроводный вход общего назначения
Гальванический развязанный двухпроводный вход общего назначения, функции которого программируются отдельно по запросу потребителя.

Выходы контроллера

Гальванический развязанный четырёхпроводный выход управления тиристорами
Гальванический развязанный четырёхпроводный выход управления тиристорами предназначен для создания управляющего сигнала, необходимого для надежного отпирания тиристоров. Для формирования корректных управляющих сигналов контроллер, синхронизируется с сетевым напряжением и изменяя угол открытия тиристоров, регулирует выходное напряжение. Данное напряжение возможно использовать в качестве опорного, для формирования управляющего сигнала внешними устройствами.
Гальванический развязанный двухпроводный выход общего назначения
Гальванический развязанный двухпроводный выход общего назначения программируются отдельно по запросу потребителя. Данный выход может использоваться для включения различных внешних устройств.
Выход +5 В, питание CAN интерфейса.
Выход +5 В, питание CAN интерфейса предназначен для питания гальванической развязки внешнего терминального устройства, например счётчика активной энергии переменного тока «Меркурий 200».

Интерфейс

CAN-интерфейс контроллера
CAN-интерфейс контроллера предназначен для подключения к нему внешних устройств, например счётчика электрической энергии «Меркурий 200». Для считывания с него технологических параметров, таких как первичное напряжение сети, ток и потреблённая электроэнергия. Так же этот порт используется при настройке контроллера с помощью специального программного обеспечения.

Индикация контроллера

Светодиодные индикаторы
Светодиодные индикаторы, расположенные по бокам цифрового индикатора, предоставляют возможность первичной диагностики неисправности контроллера, состояние канала связи, а так же визуализацию выполняемых контроллером рабочих процессов.

Габаритные размеры, мм (ШxВxГ) 120x135x60
Страна-производитель Россия
Рабочий диапазон температур, град. С -45...+45 (max +50)
Срок службы, лет 10
Срок изготовления, дней (при отсутствии на складе) 20
Гарантия, лет 1
Производитель ООО НПП "ДонКонт"
