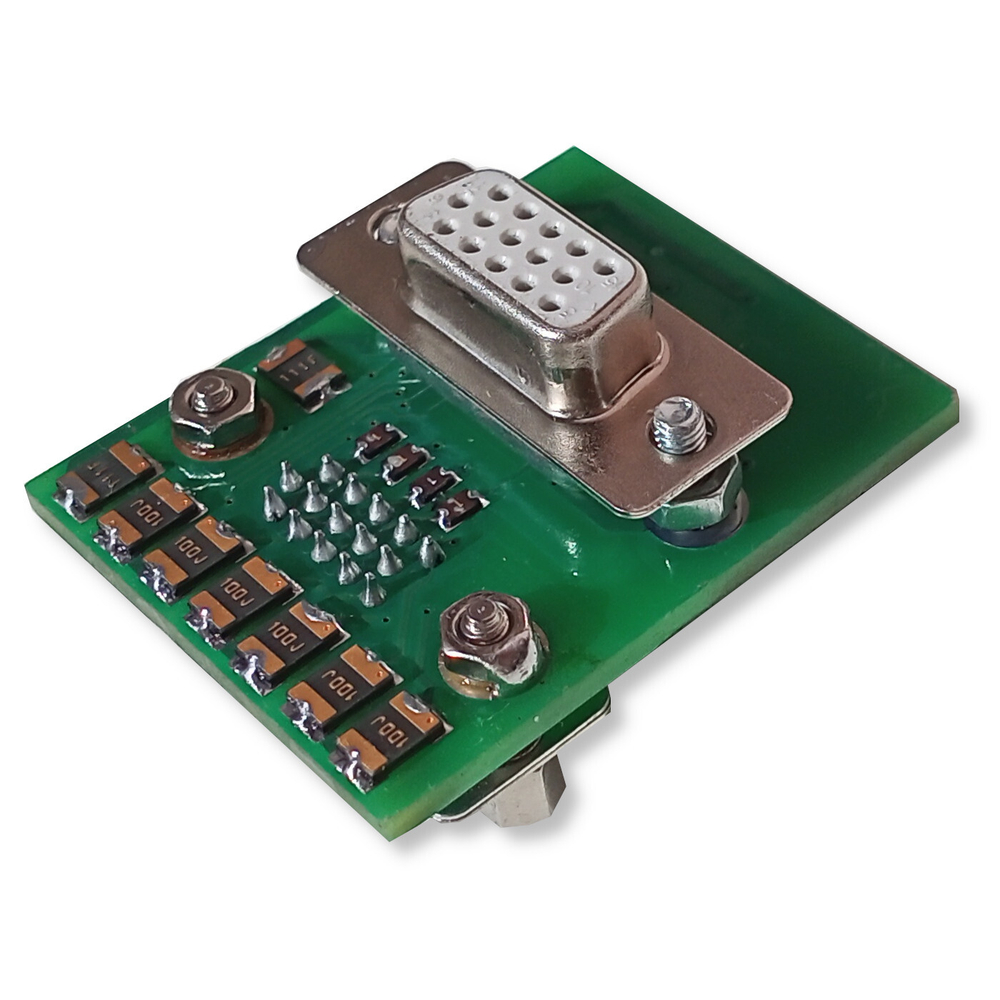

Модуль защиты от перенапряжений «БАРЬЕР КАТРОН-СКЗ» предназначен для обеспечения безопасности работы контроллера «Катрон-СКЗ», подключённого к линиям измерения и управления.
Модуль уменьшает высоковольтные напряжения, наводимые в измерительных цепях (напряжение, ток, потенциал) и цепях питания контроллера, посредством ограничения напряжения до безопасного уровня. Обеспечивает защиту от симметричных (между проводами) наведённых напряжений и гарантируют непрерывность работы технологического процесса. В случае возникновения чрезмерного тока происходит кратковременное размыкание аварийной цепи с последующим её самовосстановлением.

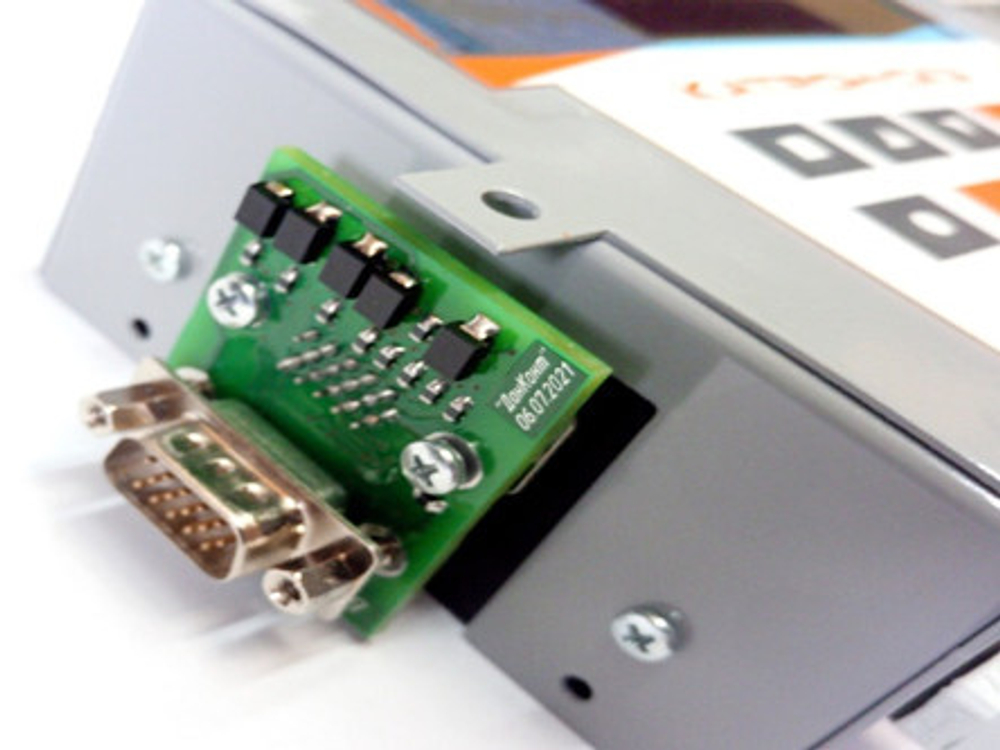

Барьер устанавливается между разъемом жгута подключения штатным разъёмом контроллера «Катрон-СКЗ» (транзит), не требует доработок и работает по принципу PnP.
|
Параметр |
Каналы |
||||||
|
питания |
измерения |
управления |
|||||
|
AC1 |
AC2 |
Iвых. |
Uвых. |
Uзп. |
VD1 |
VD2 |
|
|
Рабочее напряжение, В |
9 ±10% |
≤0,075 |
≤96 |
≤5 |
до 96 ±10% |
||
|
Максимальное напряжение, В |
16,7 |
6,4 |
111 |
6,4 |
120 |
||
|
Рабочий ток, А |
≤1,1 |
≤0,1 |
≤0,1 |
≤0,1 |
≤0,1 |
||
|
Максимальный импульсный ток, А |
2,2 |
0,3 |
0,3 |
0,3 |
0,3 |
||
|
Ток утечки, мкА |
≤10 |
||||||
|
Индуктивность цепи, мкГн |
40 |
- |
|||||
|
Импеданс фильтра ЭМП на 100 МГц, Ом |
660 ±25% |
- |
|||||
|
Сопротивление постоянному току, Ом |
<0,5 |
<16 |
<30 |
<16 |
<30 |
||
|
Входное сопротивление, МОм |
>20 |
||||||
| Габариты (ДхШхВ), мм | 35х35х45 |
| Страна-производитель | Россия |
| Гарантия, лет | 1 |
| Производитель | ООО НПП "ДонКонт" |
