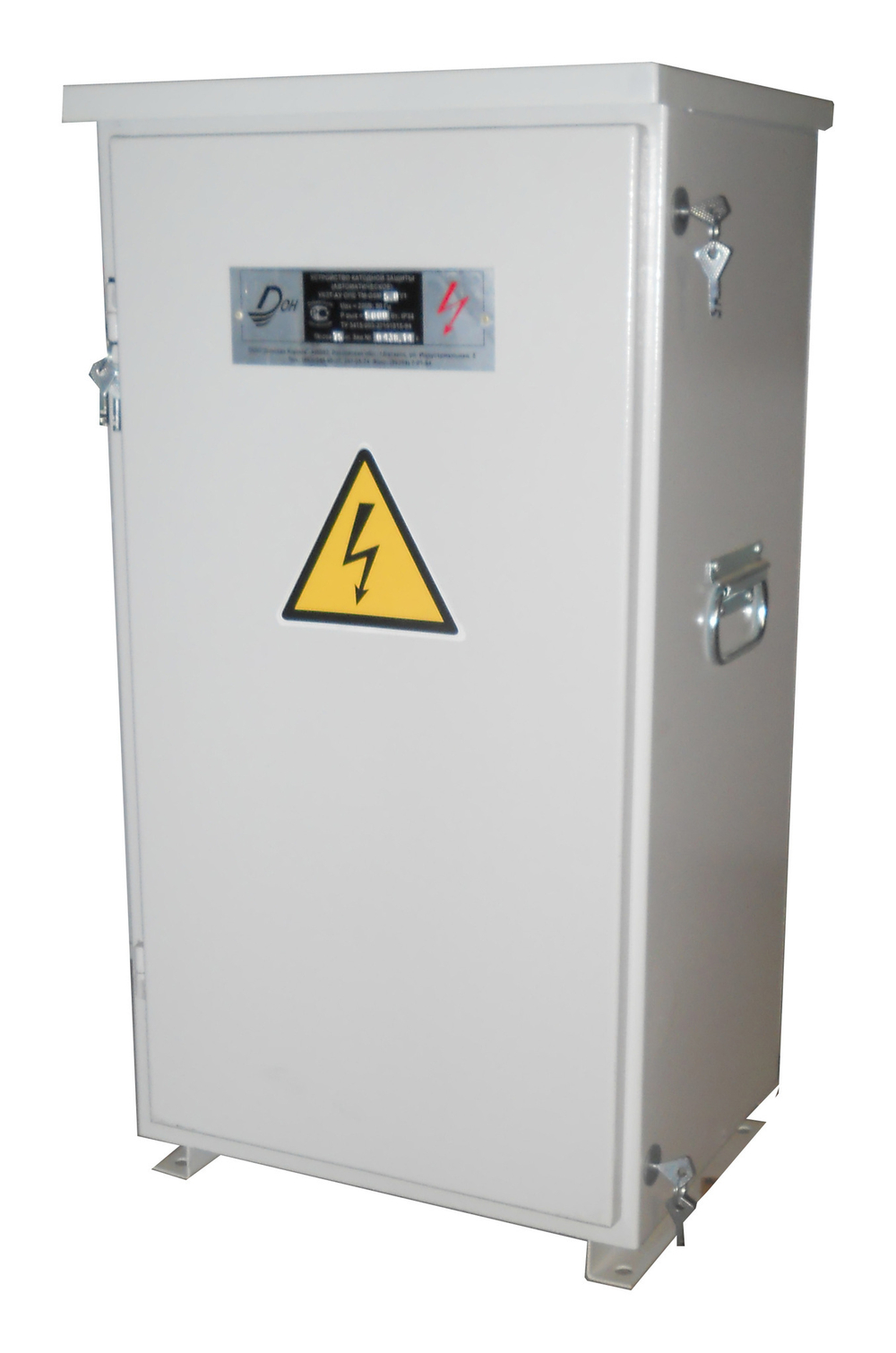

Станция катодной защиты УКЗТ-АУ ОПЕ ТМ-GSM 1,2 У1

Автоматическая станция катодной защиты серии "УКЗТ-ТМ" (устройство) в базовой комплектации, с функциями телемеханики номинальной мощностью 1200 Вт (ТУ 3415-003-27191815-94). Режимы работы: - ручное управление; - автоматическая стабилизация выходного тока устройства: - автоматическая стабилизация защитного(суммарного) потенциала на сооружении; - дистанционное управление; - дистанционный контроль; - электронный самописец.

Артикул
CP.009
166 261руб.

Станция (устройство) катодной защиты УКЗТ-АУ ОПЕ ТМ-GSM 1,2 У1 предназначена для защиты подземных металлических сооружений (трубопроводов) от почвенной коррозии методом катодной поляризации.

Данная станция катодной защиты (СКЗ) создана на базе устройств серии "УКЗТ-У", но отличается наличием, в качестве блока управления, микропроцессорного контроллера управления «КАТРОН-СКЗ» (НПП «ДонКонт»), позволяющим осуществлять интеграцию в комплекс локальной системы телемеханики ЭХЗ для реализации функций удаленного контроля параметров и управления режимами работы СКЗ. Контроллер управления «КАТРОН-СКЗ» имеет моноблочную конструкцию со сменными модулями связи, резервным источником питания и цепями внешних коммутаций.

Контроллер «КАТРОН-СКЗ» позволяет передавать измеренные значения параметров устройства: защитного потенциала, сигнала тревоги (при несанкционированном вскрытии) по каналам GSM связи, при использовании специального аппаратного-программно комплекса «СТЕЛ-К», либо по последовательному порту RS-485/CAN/RS-422 (протокол Modbus RTU), для интеграции УКЗ в другие системы телемеханики.

В базовой комплектации, во всех устройствах серии «УКЗТ-ТМ» устанавливается счетчик электроэнергии "Меркурий-200.02", оснащенный CAN-интерфейсом.

Нормативное обеспечение:

  • Устройство соответствуют требованиям ГОСТ 9.602-2005 и, при подключении емкостно-индуктивного фильтра ФПП-1, ГОСТ Р 51164-98;
  • Декларация ЕАЭС соответствия требованиям технических регламентов Таможенного союза
    • "О безопасности низковольтного оборудования" (ТР ТС 004/2011)
    • "Электромагнитная совместимость технических средств" (ТР ТС 020/2011)

Параметры, измеряемые и передаваемые контроллером по каналам системы телемеханики:

  • Значение выходного напряжения УКЗ
  • Значение выходного тока УКЗ
  • Значение защитного потенциала на сооружении (при подключении электрода сравнения ЭСМС или аналогичного)
  • Показания счетчика моточасов и счетчика времени работы УКЗ в установленном режиме
  • Показания счетчика электроэнергии
  • Показания значения напряжения питающей сети переменного тока
  • Состояние датчика охранной сигнализации двери устройства
  • Передача сигнала тревоги на диспетчерский пост и дублирование сигнала через СМС на мобильный телефон персонала.
  • Передача архива электронного журнала работы УКЗ, с дискретностью измерений в 1 час и объемом журнала – 2 месяца.

Доступные комплектации*:

  • КФ - интегрированный фильтр пульсаций выходного напряжения;
  • АГ - интегрированный генератор-репеллент для защиты оборудования от грызунов и предотвращения гнездования ос;
  • RS - без GSM/GPRS модема, с интегрированным интерфейсным модулем RS485/RS422/CAN.

* - для уточнения стоимости и заказа комплектаций, отличных от базовой, свяжитесь с администрацией интернет-магазина любым удобным для вас способом из раздела Контакты сайта.

Автоматическая стабилизация выходного тока, в диапазоне, % 5...100
Автоматическая стабилизация защитного (суммарного) потенциала, в диапазоне, В -0,5...-3,5
Вес, кг 62
Габаритные размеры, мм (ШxВxГ) 435х830х370
Страна-производитель Россия
Номинальная выходная мощность, кВт 1.2
Номинальное выпрямленное напряжение, В (режим 1/ режим 2) 24/48
Номинальный выпрямленный ток, А (режим 1/режим 2) 50/25
Точность поддержания в автоматическом режиме, % 2,5
Коэффициент полезного действия, не менее, % 70
Напряжение срабатывания защиты от атмосферных перенапряжений, В 390
Климатическое исполнение, категория размещения У1
Класс безопасности обслуживания 01
Степень защиты от воздействия окружающей среды и соприкосновения с токоведущими частями IP34
Рабочий диапазон температур, град. С -45...+45 (max +50)
Срок службы, лет 15
Срок изготовления, дней (при отсутствии на складе) 15
Напряжение питания, В 220/230 В AC
Гарантия, лет 1
Производитель ООО НПП "Дон", ООО "Донская корона"
